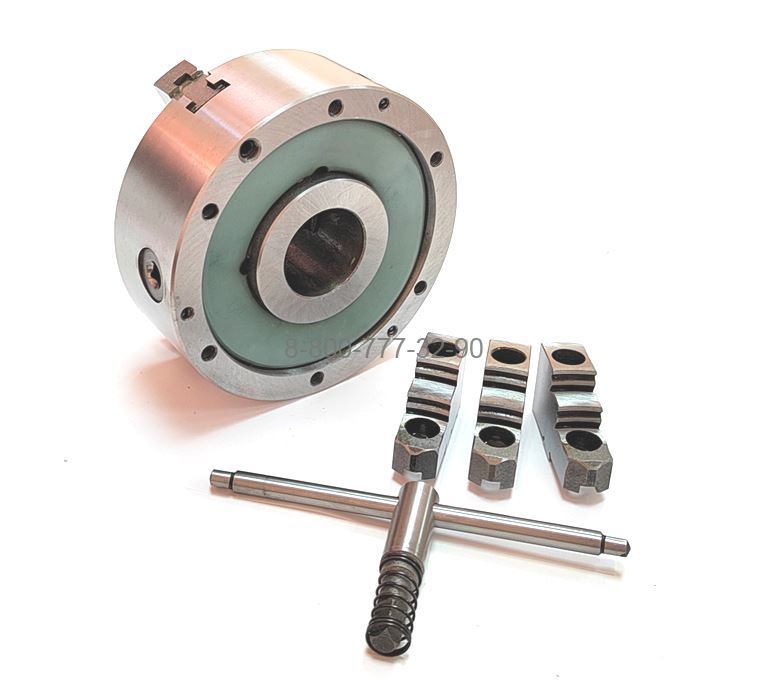

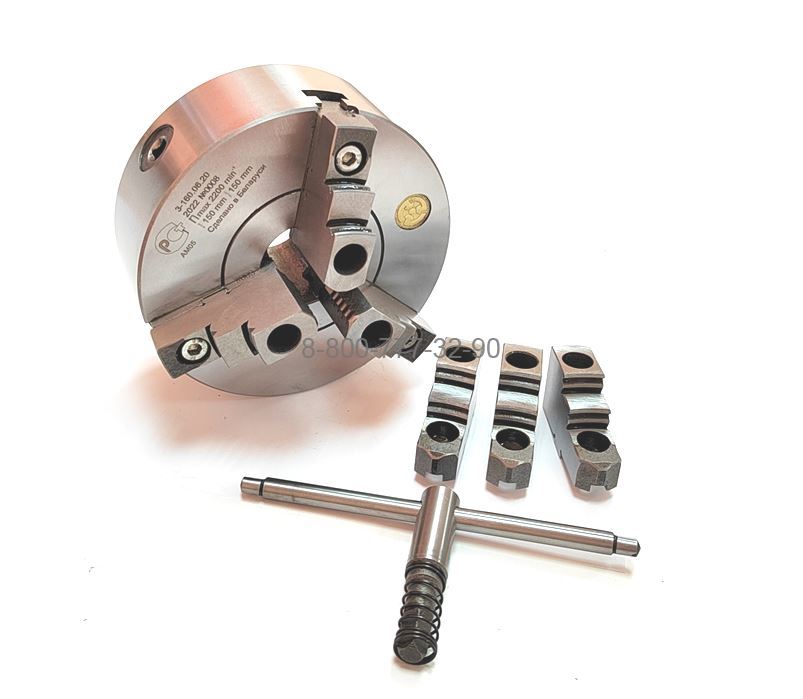

Патрон токарный 3-х кулачковый 3-160.06.220 - 160 мм "БелТАПАЗ"

Крепление через промежуточный фланец (планшайба), шаг рейки - 7 мм, корпус чугунный, точность - нормальная, со сборными кулачками

Технические характеристики

• Материал корпуса чугун
• Диаметр патрона D, мм 160
• Количество кулачков 3
• Тип крепления Тип 1 - через промежуточный фланец (планшайба)
• Исполнение со сборными кулачками
• Диаметр отверстия в корпусе D1, мм 45
• Посадочный диаметр D2, мм 130
• Диаметр расположения крепежных отверстий D3, мм 142
• Количество и размер крепежных отверстий, z-d 6хМ8
• Класс точности Н (нормальный)
• Материал корпуса чугунный
• Конструкция патрона спирально-реечный (самоцентрирующийся)
• Шаг рейки кулачка, мм 7
