Патрон токарный 3-х кулачковый 7100-0041П (К11-315) -315 мм "GRIFF"

7100-0041П (К11-315) патрон токарный 3-х кулачковый самоцентрирующийся повышенной точности диаметрм 315 мм. Корпус патрна изготовлен из чугуна с шаровидным графитом. Исполнение 1 – с цельными кулачками.

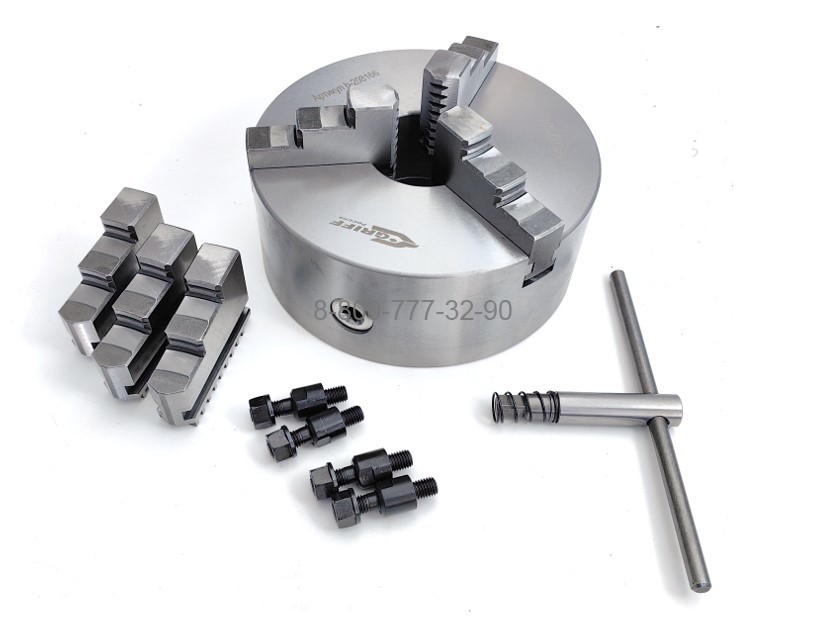

Комплект поствки:

• Патрон с цельными прямыми кулачками - 1 шт.
• Кулачки цельные обратные - 1 комплект.
• Ключ - 1 шт.
• Паспорт - 1 шт.
• Крепёж для установки патрона - 1 шт.

Технические характеристики

• Материал корпуса чугун
• Диаметр патрона D, мм 315
• Количество кулачков 3
• Тип крепления Тип 2 - на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027)
• Исполнение с цельными кулачками
• Диаметр отверстия в корпусе D1, мм 105
• Посадочный диаметр D2, мм 139.719
• Диаметр расположения крепежных отверстий D3, мм 171.4
• Количество и размер крепежных отверстий, z-d 4хМ16
• Класс точности П (повышенный)
• Материал корпуса чугунный
• Конструкция патрона спирально-реечный (самоцентрирующийся)
• Шаг рейки кулачка, мм 11
• Условный размер конуса 8

Допуски радиального торцевого биения для патронов с классом точности П (повышенный класс точности)
Радиальное биение наружного диаметра патрона	Радиальное биение контрольных оправок	Радиальное и торцевое биение контрольных колец
60 мкм	125 мкм (L-75)	100 мкм	50 мкм

Размеры закрепляемых заготовок
A-A1, мм	B-B1, мм	C-C1, мм
10-140	95-315	100-315
