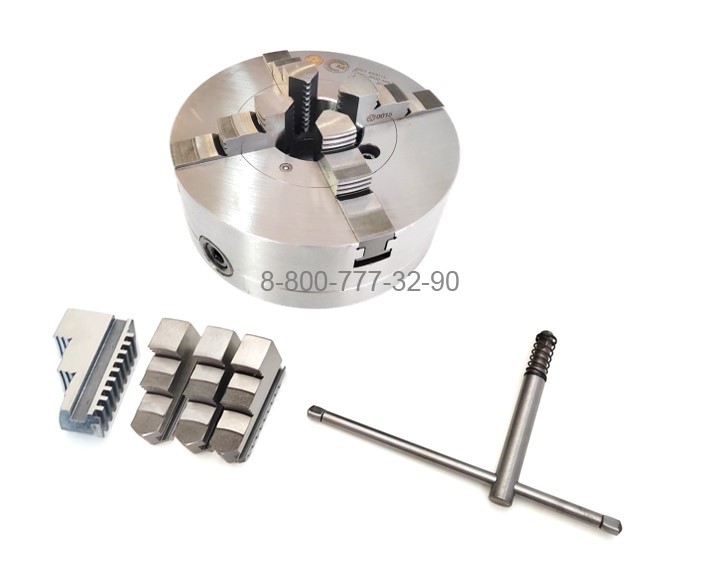

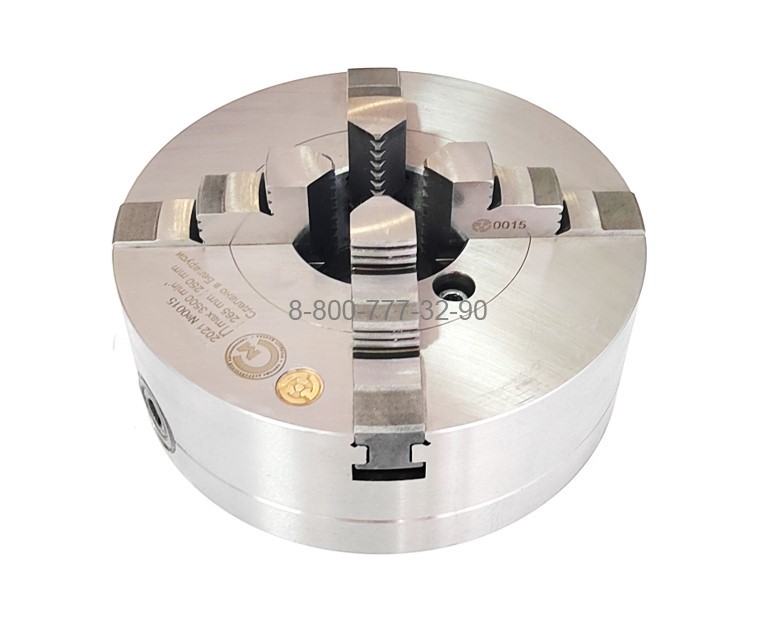

Патрон токарный 4-х кулачковый 4-315.39.234 - 315 мм "БелТАПАЗ"

Крепление на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027), конус - 6, шаг рейки - 10 мм, корпус стальной, точность - нормальная, с цельными кулачками. Самоцентрирующийся.

Технические характеристики

• Материал корпуса сталь
• Диаметр патрона D, мм 315
• Количество кулачков 4

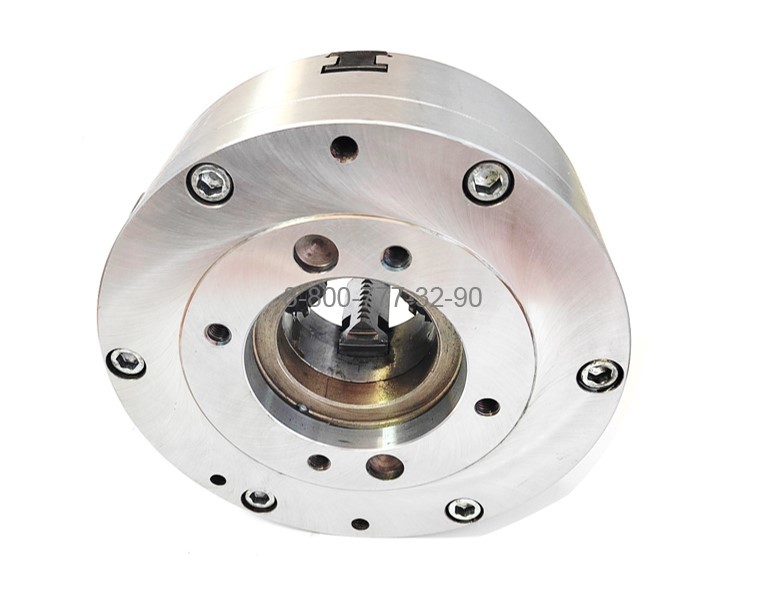

• Тип крепления Тип 2 - на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027)
• Исполнение с цельными кулачками
• Диаметр отверстия в корпусе D1, мм 100
• Посадочный диаметр D2, мм 106.375
• Диаметр расположения крепежных отверстий D3, мм 133.4
• Количество и размер крепежных отверстий, z-d 4хМ12
• Класс точности Н (нормальный)
• Материал корпуса стальной
• Конструкция патрона спирально-реечный (самоцентрирующийся)
• Шаг рейки кулачка, мм 10
• Условный размер конуса 6
