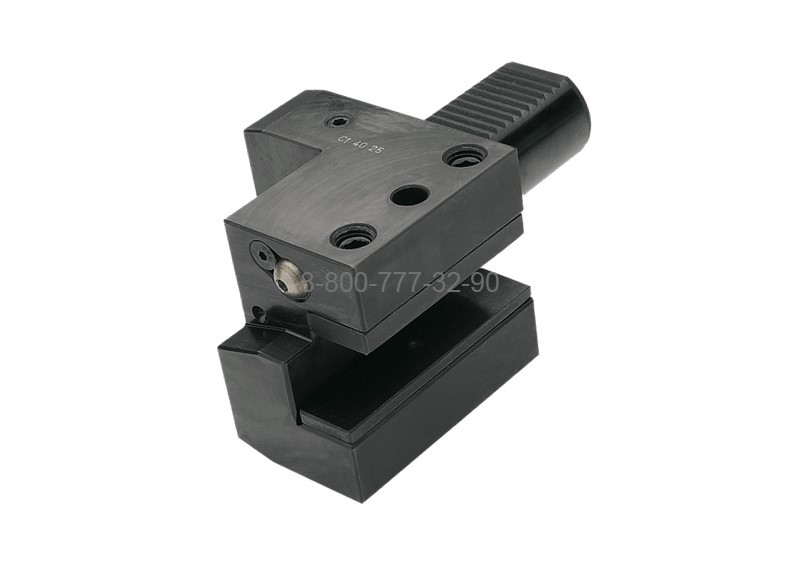

C1-50x32x100 держатель инструмента VDI аксиальный, правый

C1-50x32x100 держатель инструмента VDI аксиальный, правый. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя). Держатели в револьверную головку для наружной токарной обработки и торцевого точения. Высота h1/h2 32/25 мм (с проставкой 25 мм, без неё 32 мм). Аксиальные оправки VDI подходят для цилиндрической, конической и контурной обработки. Блоки типа C оптимальны для торцевых канавочных резцов. Хвостовик выполнен по DIN 69880 (ГОСТ 24900) и фиксируется в отверстии револьверной головки Имеется внутреннее отверстие для подвода СОЖ в зону резания, регулировка направления потока СОЖ производиться поворотом шарика. Вспомогательный инструмент стандарта VDI позволяет быстро заменить и наладить инструмент, подходит для любого производителя, взаимозаменяемый.

Технические характеристики

• Вес 5.69
• Вес, кг 5.69
• Серия держателя C1
• d1 ,мм 50
• h1 ,мм 32
• b1 ,мм 100
• b2 ,мм 50
• Исполненени блока Правое
• b3 ,мм 26
• Размер хвостовика VDI 50
• h2 ,мм 25
• h5 ,мм 35
• h6 ,мм 60
• l1 ,мм 100
• l2 ,мм 16
• l3 ,мм 40
