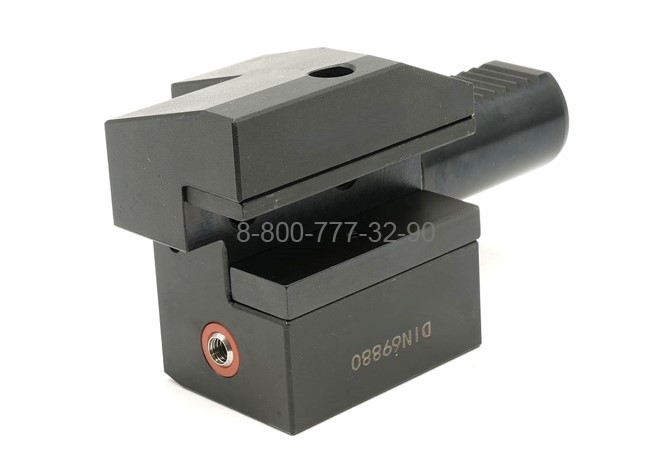

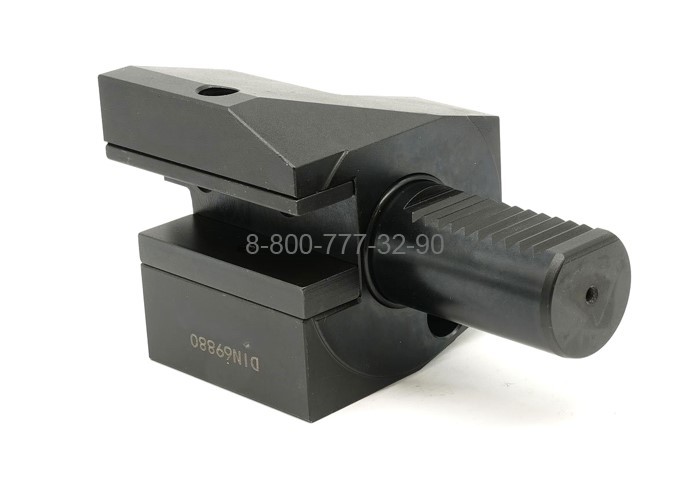

C3-30x20x70 держатель инструмента VDI аксиальный перевернутый, правый

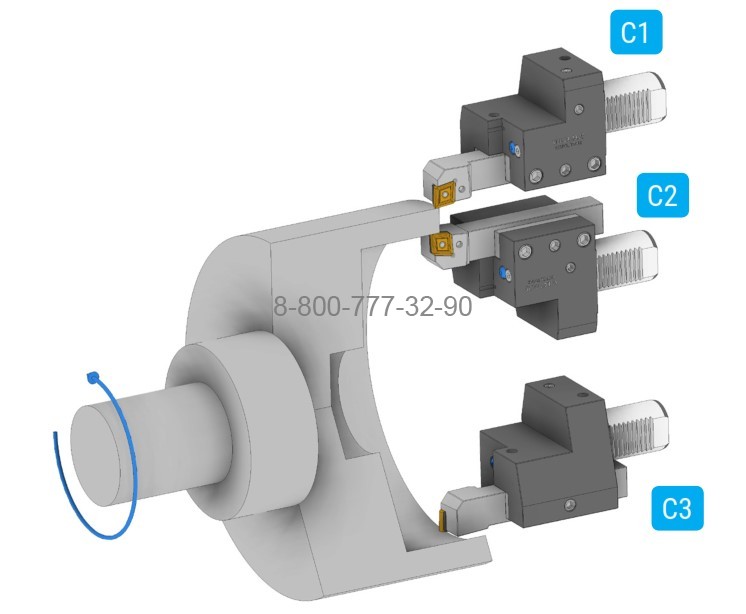

C3-30x20x70 держатель инструмента VDI аксиальный перевернутый, правый. Высота h1 составляет 20 мм или 16 мм при использовании проставки. Опорная поверхность держателя расположена выше оси центров (оси вращения шпинделя). Держатели в револьверную головку для наружной токарной обработки и торцевого точения. Тип держателя C3 по назначению и виду такой же, как C1, только перевернутый. Резец устанавливается пластиной вниз, опорная поверхность резца выше оси центров. Аксиальный тип оправок VDI используется для разнообразной наружной токарной обработки ? цилиндрической, конической или контурной. Имеется внутренний канал для подачи СОЖ с регулируемым направлением. Инструмент VDI обеспечивает быструю замену и совместим с оснасткой любых производителей.

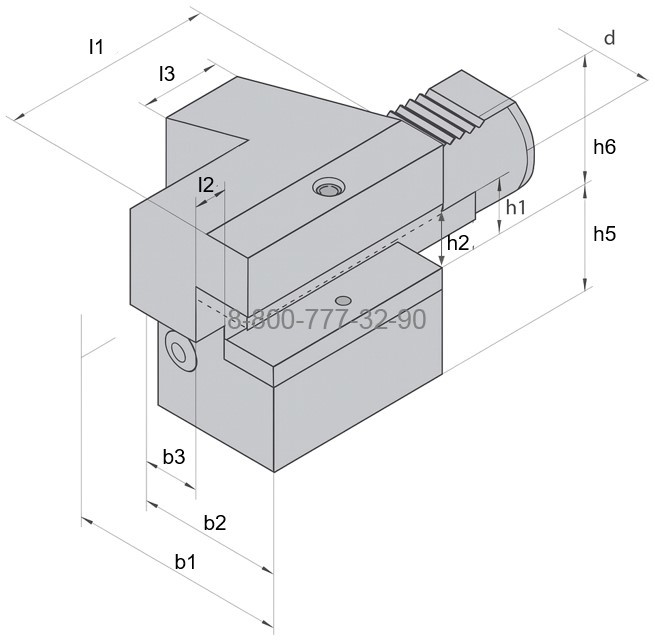

Технические характеристики

• Вес, кг 2
• Серия держателя C3
• d1 ,мм 30
• h1 ,мм 20
• b1 ,мм 70
• b2 ,мм 35
• Исполненени блока Правое
• b3 ,мм 17
• Размер хвостовика VDI 30
• h2 ,мм 16
• h5 ,мм 35
• h6 ,мм 38
• l1 ,мм 70
• l2 ,мм 10
• l3 ,мм 30
