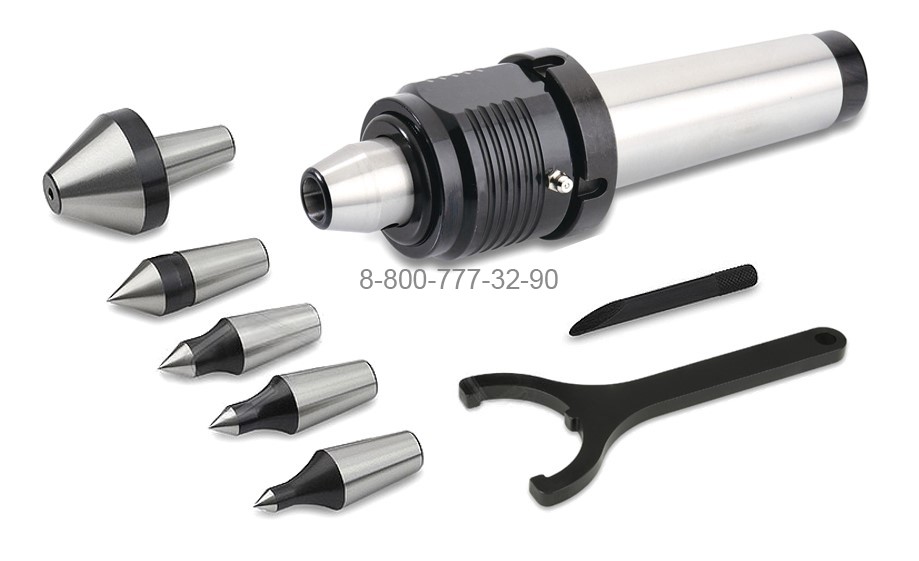

SC-61-M-5A Центр вращающийся с отжимной гайкой и сменными вставками

Упорный вращающийся центр SC-61-M-5A с конусом Морзе №5,  насадками (вставки для вращающихся центров), отжимной гайкой и ключом для быстрого и удобного извлечения с задней бабки станка. Имеется отверстие для смазки подшипникового узла.

Центр рекомендуется для обычных токарных операций, для фиксации заготовок длиной до 400 мм.

Герметичное исполнение с уплотнителем, прецизионный центр, защита подшипников от пыли и СОЖ, большой срок службы оправки. Максимальное количество оборотов 4500 об/минуту.

Комбинация двойного ряда упорно-радиальных шарикоподшипников, упорных шарикоподшипников и игольчатых роликовых подшипников.

Станочный вращающийся центр типа SC со сменными наконечниками из легированной закаленной инструментальной стали применяется для точной обработки на средней скорости и средней подаче на станках с ЧПУ и других токарных станках.

Оправка повышает производительность, эффективность резки металлов и снижает вибрацию.

Проверка точности биения центрального наконечника должна быть в состоянии плотного удержания рабочей заготовки. Биение менее 0,005 мм.

Технические характеристики

• Конус КМ5
• Обороты Max, об/мин 4500
• Точность, мм 0.005
• Исполнение центра с отжимной гайкой, со сменными вставками
• G, мм 44.399
• F, мм 9
• B, мм 31.2
• L, мм 237
• Вес, кг 3.876
• Серия (тип) SC-61
• L5, мм 101
• Тип центра Вращающийся упорный, Грибковый
• Особенности Для деталей с центр. Отверстиями, Набор, Прецизионный (высокоточный), С отжимной гайкой, Со сменными вставками, Усиленный
• L6, мм 34
• L7, мм 60
• Вид центра SC-61
• Макс. осевое усилие, кг 2300
• Радиальная нагрузка Max, кг 1400
