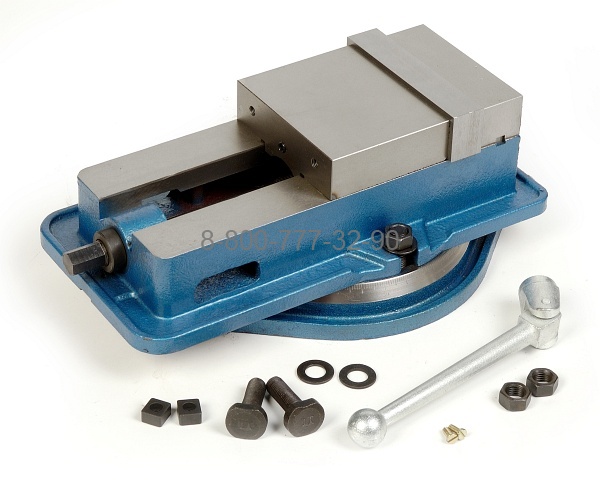

Тиски станочные поворотные жестко-фиксирующие QM16160

0.0 (голосов 0)

Код: 1243

На складе: 1

Описание
Отзывы

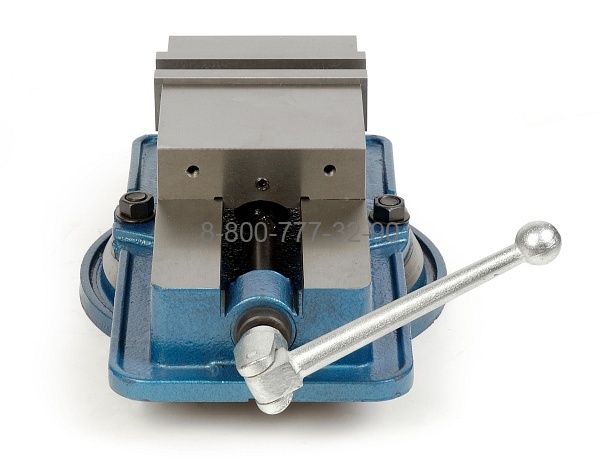

Станочные тиски QM16160 с поворотным основанием типа 3418 являются надежными и жестко фиксирующими.

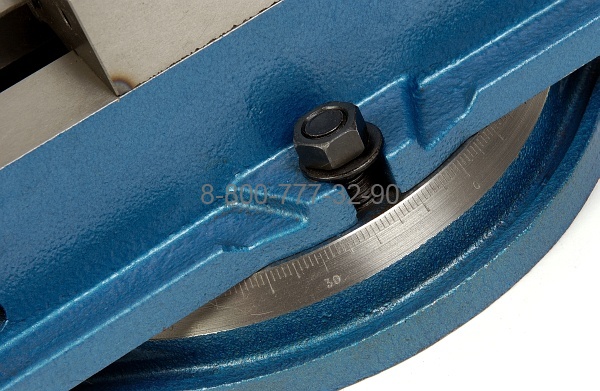

Тиски этой серии обладают параллельностью 0.05/100 мм и перпендикулярностью 0.05 мм и оснащены поворотным основанием на 360° с шкалой лимба.

Эти станочные тиски широко применяются на прецизионных шлифовальных, сверлильных и фрезерных станках, особенно эффективны при чистовых операциях. Специальный сферический сегмент в подвижных губках обеспечивает вертикальное силовое воздействие, направленное вниз при зажиме заготовки, что предотвращает ее приподнимание и деформацию.

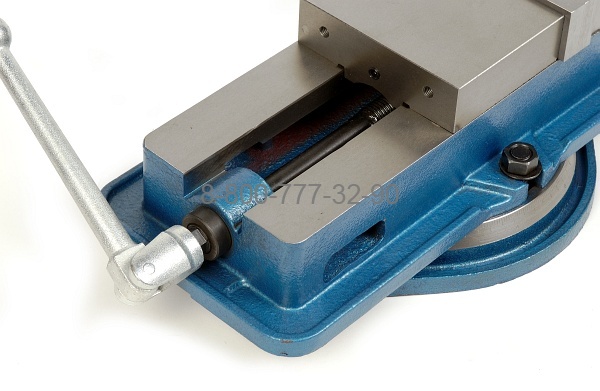

Вал зажимного винта опирается на игольчатый подшипник для плавного движения. Винт защищен от попадания грязи и стружки.

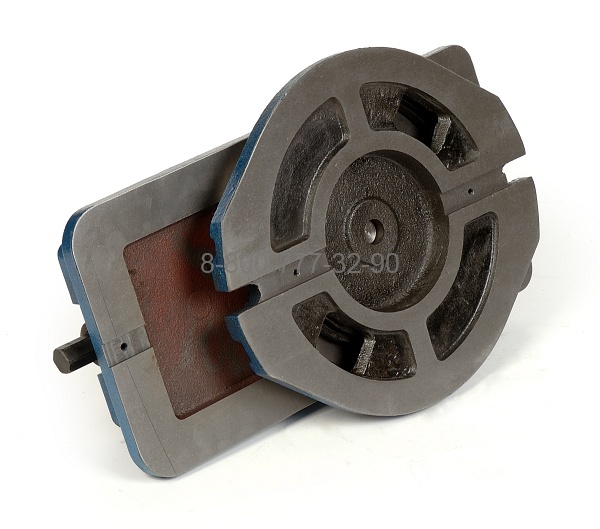

Поворотное основание тисков имеет паз и места для крепления установочных шпонок, обеспечивая точное позиционирование. При необходимости тиски можно использовать как неповоротные, закрепив их установочными шпонками (имеются два поперечных паза).

Съемные губки отшлифованы и закалены для обеспечения долговечности и сохранения точности при работе.

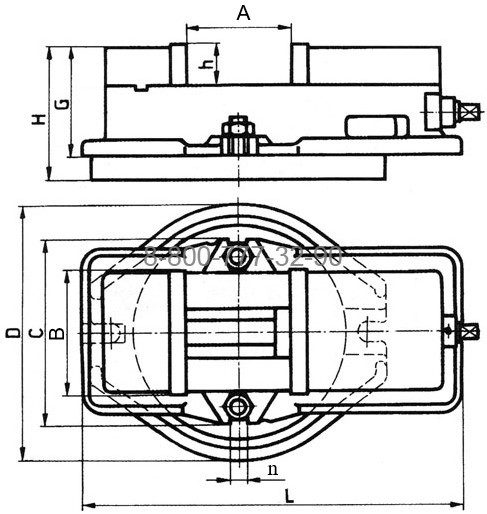

Технические характеристики

Ширина губок, мм 160
Максимальное раскрытие, мм 170
Высота тисков H, мм 157
h , мм 45
D, мм 298
L1, мм 170
C, мм 220
G, мм 116
Поворотное основание Да
Усилие зажима, Н 29000
L2, мм 230
L3, мм 296
L4, мм 359
L, мм 450
Вес, кг 32
Серия (тип) тисков QM (3418)
Ширина установочного паза b, мм 18

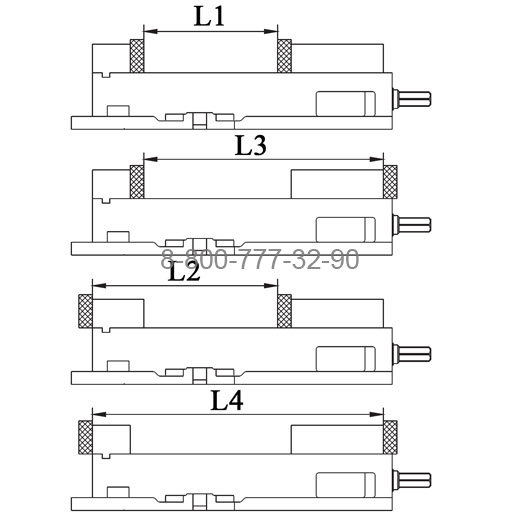

Установка и зажим заготовки в этих тисках, может выполняться четырьмя различными способами расположения губок. Каждый способ установки, дает возможность установить и зажать заготовку большего размера, чем в предыдущем случае. Три дополнительных положения губок предназначены для зажима листовых материалов или небольших заготовок. Обратите внимание, что жесткость фиксации в этих случаях зависит от винтов и может быть небольшой.
